Power Mac G4 水冷化その２

水枕の固定も終わり、ケースを閉じようと思ったら…
最後の難関です。ケースを閉じると、冷却ホースと電源ケースが干渉し、ホースが折れ曲がってしまうのです。
色々考えましたがあと数mmスペースがあれば…という感じなので思い切って電源ケースを固定しているビスを外しケースを奥にずらしてみました。排気ファンと電源コネクターは通常の位置にあるので電源ケースは斜めにずれる感じです。

で、ケースを閉じると…なんとかホースは折れ曲がらずに済んでます。
結構 ギリギリですが…。

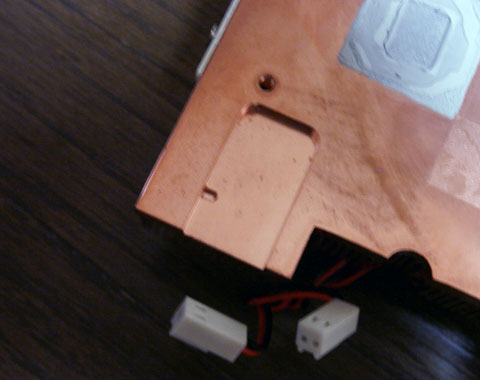

それともう一つ問題がありました。写真の丸の中にあるチップがMacの高負荷時に手で触れないほど熱を持つのです。その為か純正のヒートシンクはこの部分もカバーする様に作られていました。（写真右）なのでここを少しでも冷却する為に、余っていた板状のステーを利用することに…
この辺を考えるとSpiricaさんの水冷アダプタキットを使用したほうが確実かもしれません。

で、グリスを塗り付け板状のステーを取り付けた写真です。
実際どれくらいの放熱効果があるのか分かりませんが無いよりはマシ、といったところでしょうか…そのうちちゃんとしたヒートシンクを付けなければと思ってます。

おまけ。

Poseidon CPU水冷キットにはラジエターのスタンドがついてきません。（別売り）なのでラジエタースタンドを自作します。

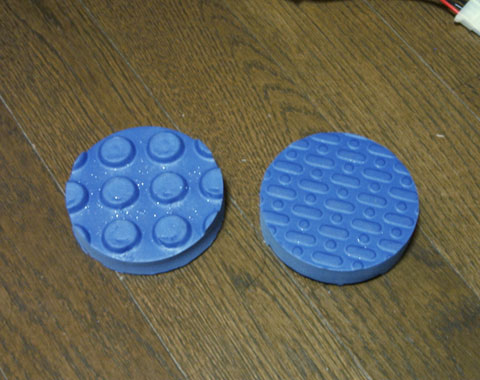

写真は100円ショップで売っている洗濯機用防振マットです。
100円で4個入りです。

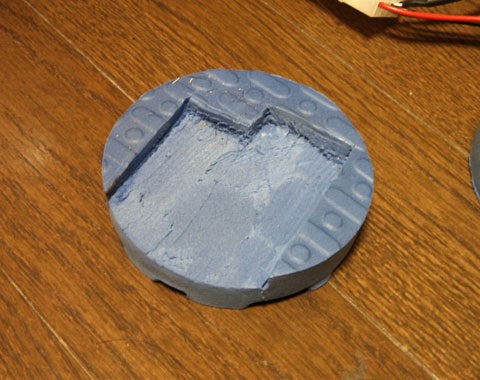

これをカッター等で図の様にカットします。
すると…

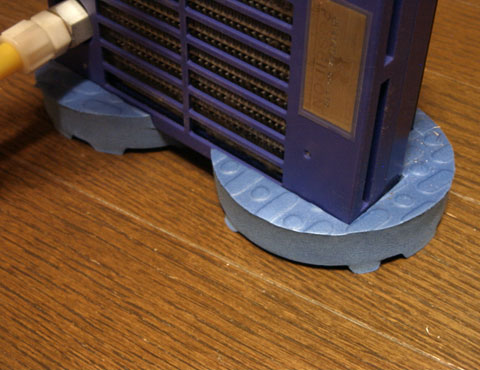

ラジエタースタンドの出来上がりです。

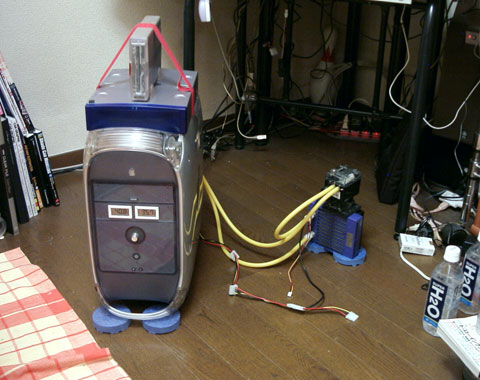

これはかなり効果があり、写真の通りフローリングの上でもほとんど振動音が感じられないくらいに防振効果があります。
以上をもって水冷化作業終了！

危なっかしいですがかなり低予算で収まりました。ちなみに今回の作業に使用したパーツは水冷化キット以外に、シリコングリス・電源延長ケーブル（ラジエター外付けの為）・L型の金物4ヶ・ビス4本とワッシャー・防振マットとなってます。
その後Macを起動し色々と試してみましたが今のところ異常なしです。（10月現在）





ちなみに CPUの温度はnapがONの時で室温+2〜3℃、napがOFF、またはOS9使用時で室温+10〜15℃くらいでしょうか。（ラジエターのファンは最弱で回転させています。）騒音はほとんどなく、逆にG4内蔵の12cmファンがうるさいほどです。

注意!!

水冷化は各自の責任にて行って下さい。またこの改造は自己流なので 自信の無い方は純正のパーツ等を使用したほうが無難だと思います。あくまで参考としてなので、Mac本体および水冷キットの故障には一切責任を負いません。
よろしくお願いします。
